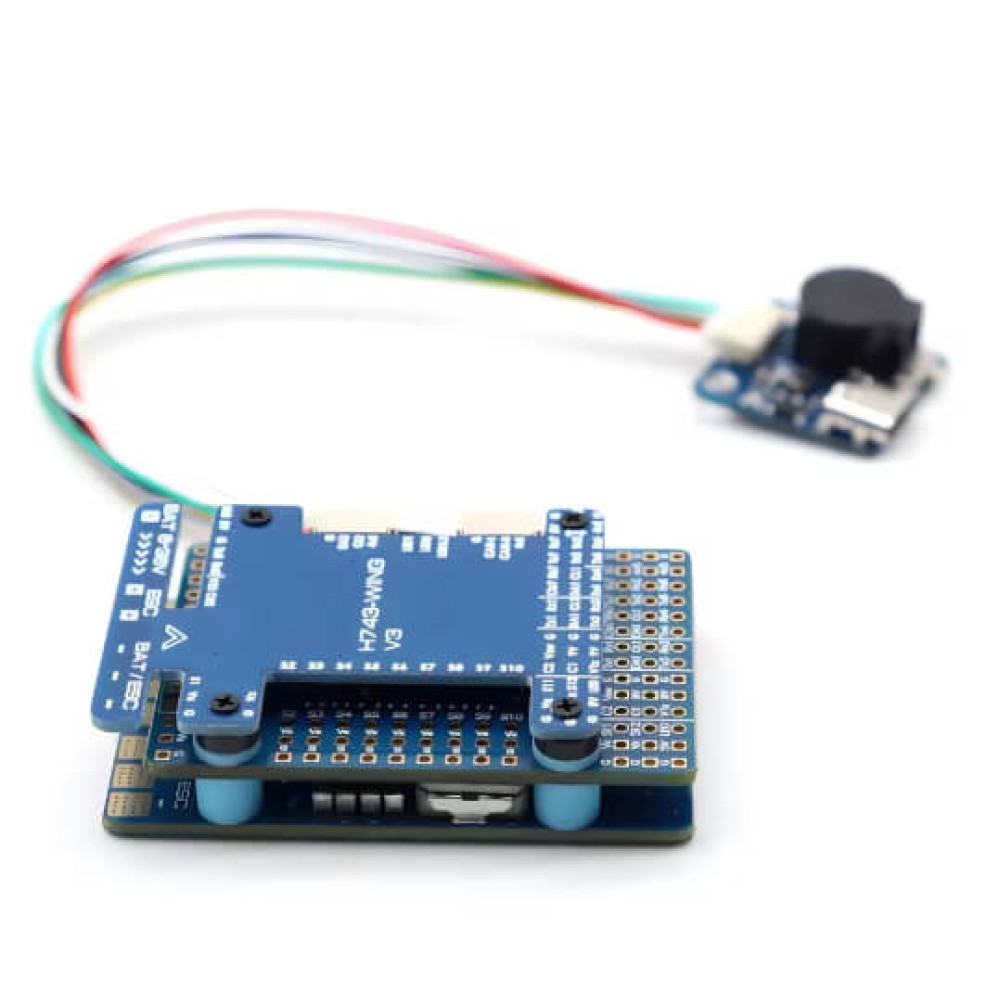

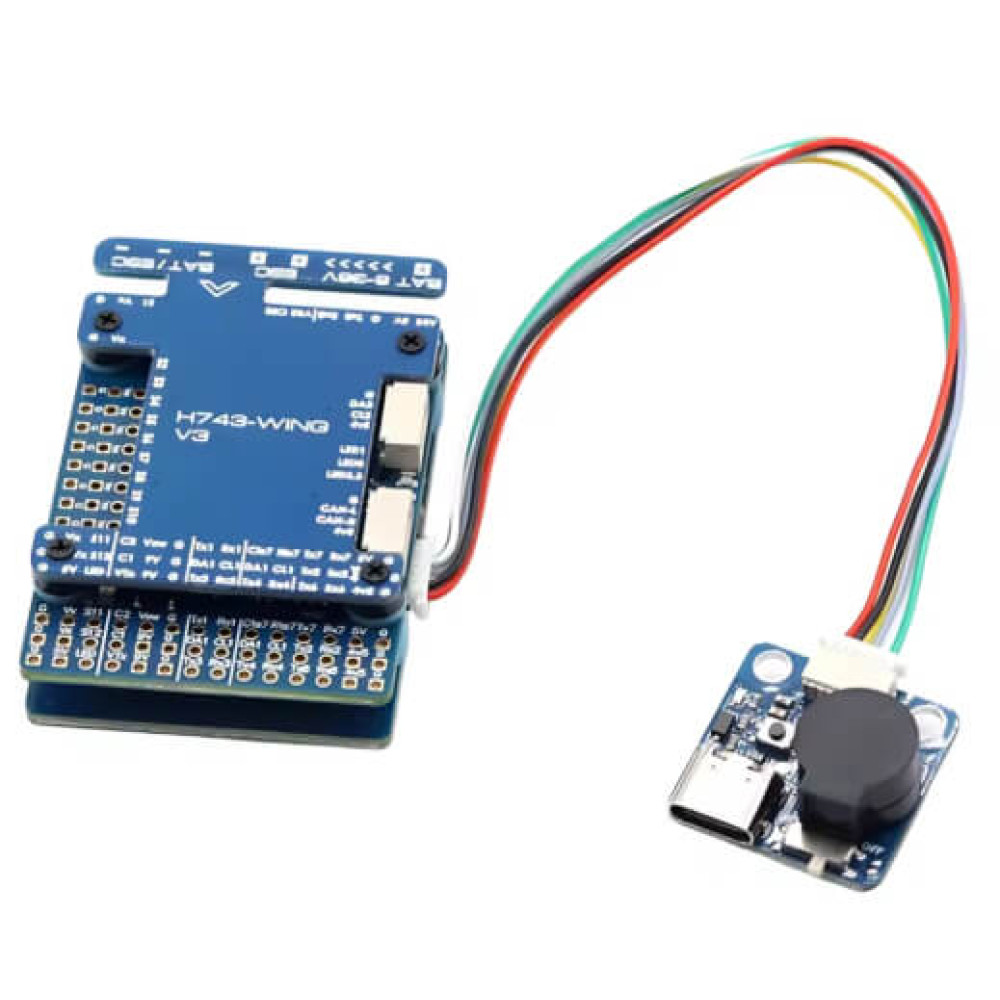

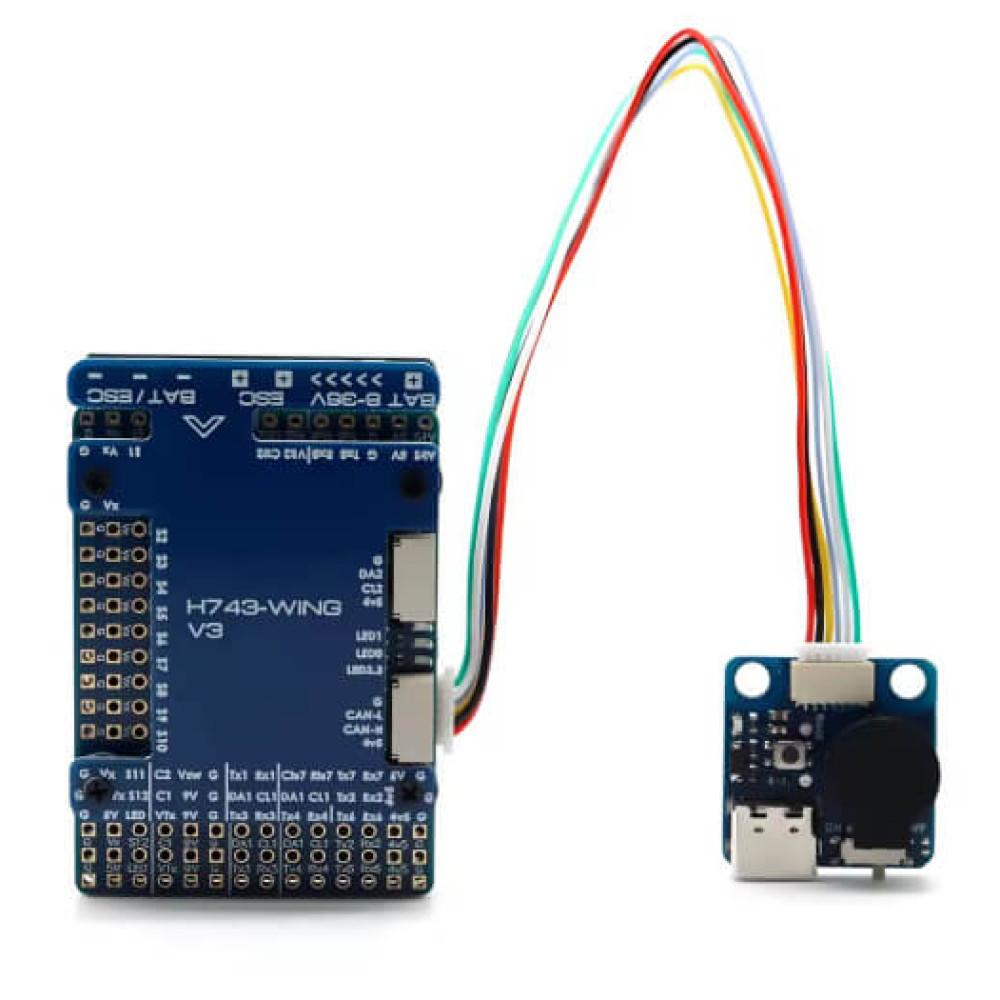

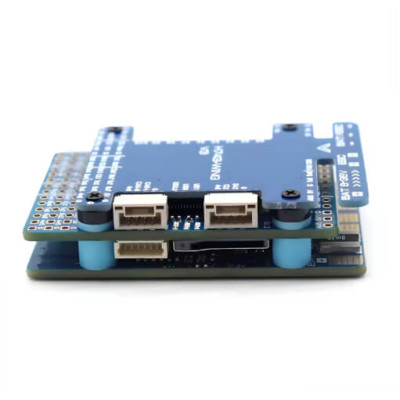

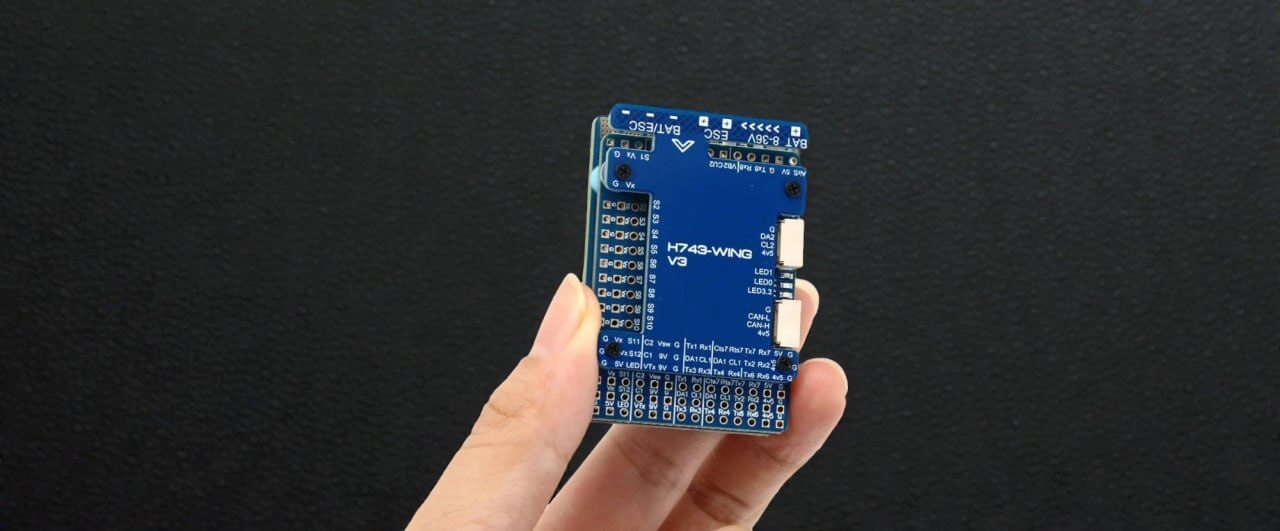

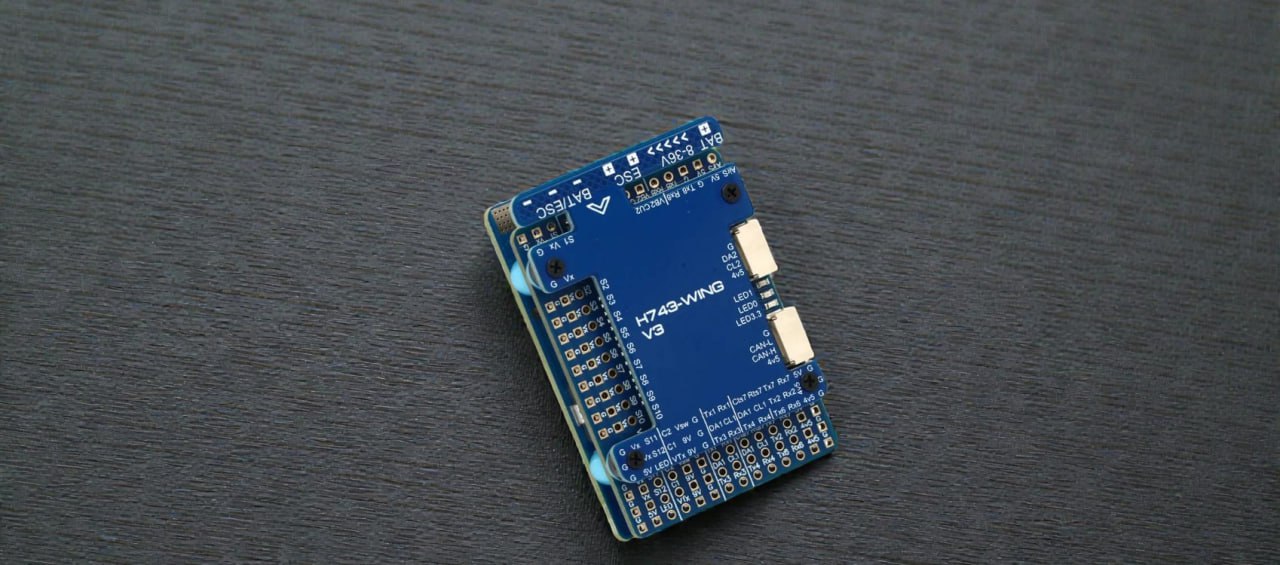

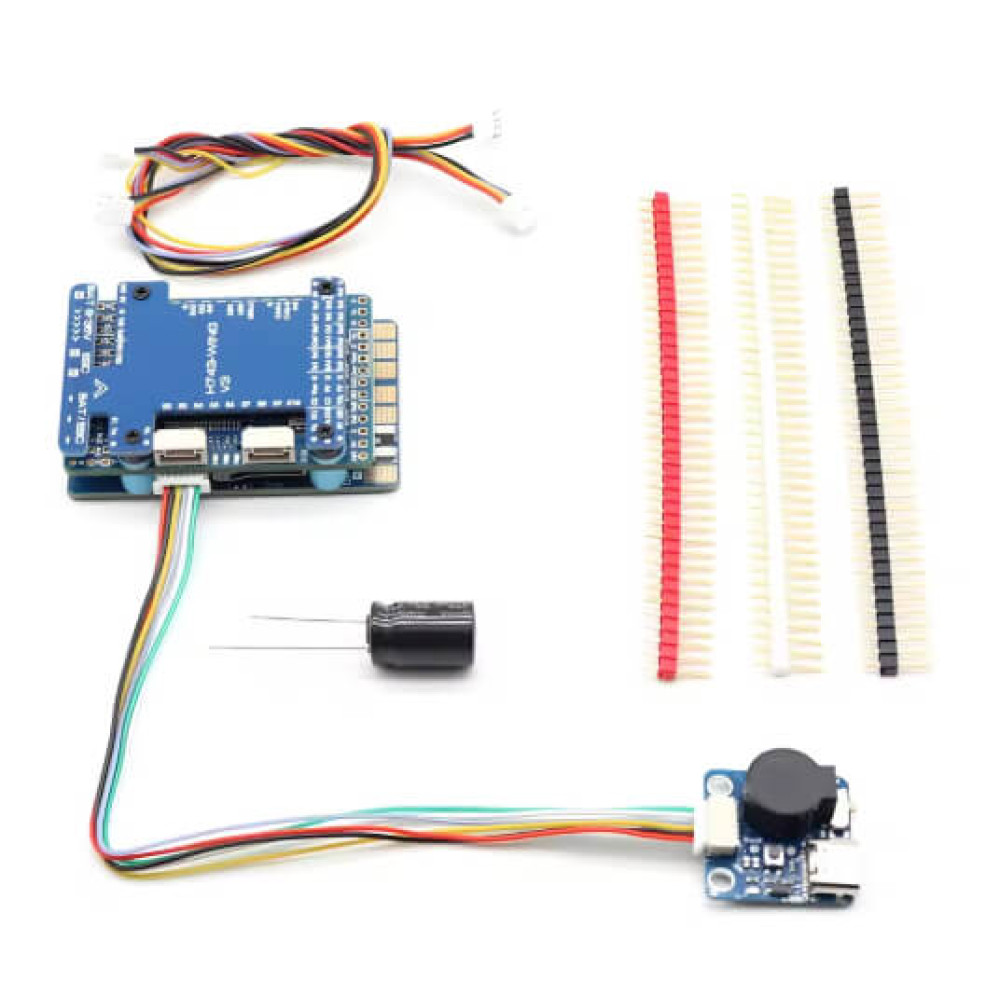

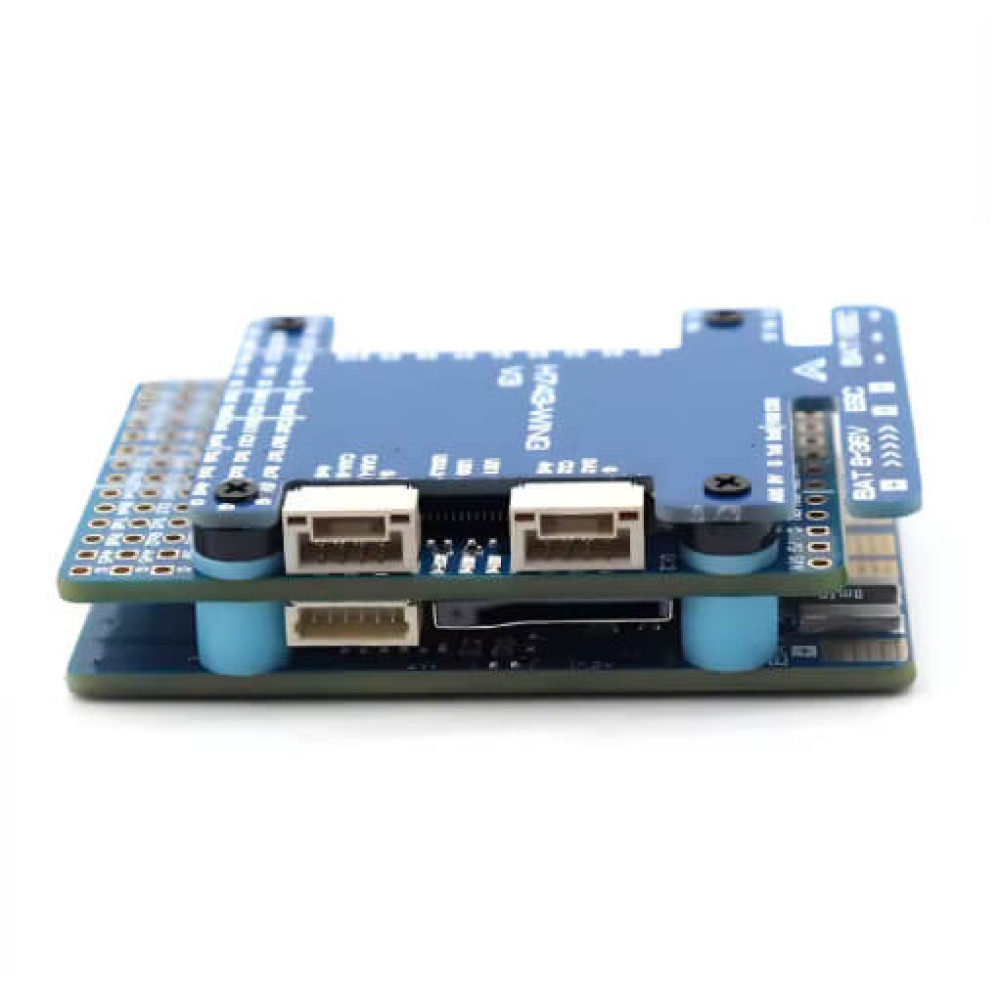

Польотний контролер H743-WING V3 (аналог Matek)

Польотний контролер H743-WING V3 - це надпотужний та ефективний пристрій, який створений для БПЛА, де максимально важлива точність та надійність у роботі. H743-WING V3 оснащений високоякісним процесором H743 з частотою роботи 480 МГц та сумісний з багатьма популярними прошивками - ArduPilot, BetaFlight та iNAV, цим він гарантує стабільну та продуктивну роботу навіть за складних польотних умов.

Особливості H743-WING V3

H743-WING V3 створений на базі мікроконтролера STM32H743VIT6 із частотою роботи - 480 МГц. Потужність обчислення дозволяє йому працювати без затримок та з максимальною швидкістю обробляти складні алгоритми польотів популярних прошивок ArduPilot, BetaFlight та iNAV.
Контролер польоту має вбудовані подвійні датчики - акселерометр та гіроскоп, для надійності та стабільності під час польотних місій. У разі збою роботи одного з сенсорів, система в автоматичному режимі перемикає на інший, продовжуючи свою роботу.
Максимально точні заміри висоти для її утримання та планування майбутніх автономних місій, забезпечує інтегрований у польотний контролер високоточний барометр.
H743-WING V3 оснащений 13 UART-портами, що дає можливість користувачу підключати велику кількість різноманітних периферійних пристроїв для максимальної точності у роботі (відеопередавач, приймач, GPS, телеметрію та інше).
Польотний контролер підтримує CAN-протокол та дає змогу використовувати сучасні та сумісні модулі GPS та сенсори, суттєво спрощуючи цим роботу.
Вбудовані у H743-WING V3 стабілізатори напруги (ВЕС) - 5V, 9V та 3.3V розраховані на різні варіанти та типи живлення пристроїв з урахуванням їхньої потужності.
Оперативна пам’ять польотного контролера 1 МБ, зокрема, є наявний слот для карт MicroSD, який дозволяє фіксувати детальні дані про політ та аналізувати їх у майбутньому.

Характеристики:

Процесор контролера - STM32H743VIT6, 480 МГц, 1 МБ (ОЗП), пам’ять 2 МБ
Датчики акселерометр та гіроскоп - ICM42688-P та ICM42605 (SPI4)
Барометр - Infineon DPS310 (I2C2)
OSD - AT7456E (SPI2)
Вбудований слот для карт пам'яті - MicroSD (SDIO)
UART порти - 7 (1,2,3,4,6,7,8) (із вбудованою інверсією)
PWM виходи - 13 (включаючи світлодіодний майданчик)
I2C порти - 2
CAN порт - 1
Вихід SPI3 - 1
3 світлодіоди (наявні) - для FC STATUS (синій та червоний) + індикатор 3.3V BEC (червоний)
ADC (АЦП) - VBAT, RSSI, Current, Analog AirSpeed, VB2, CU2

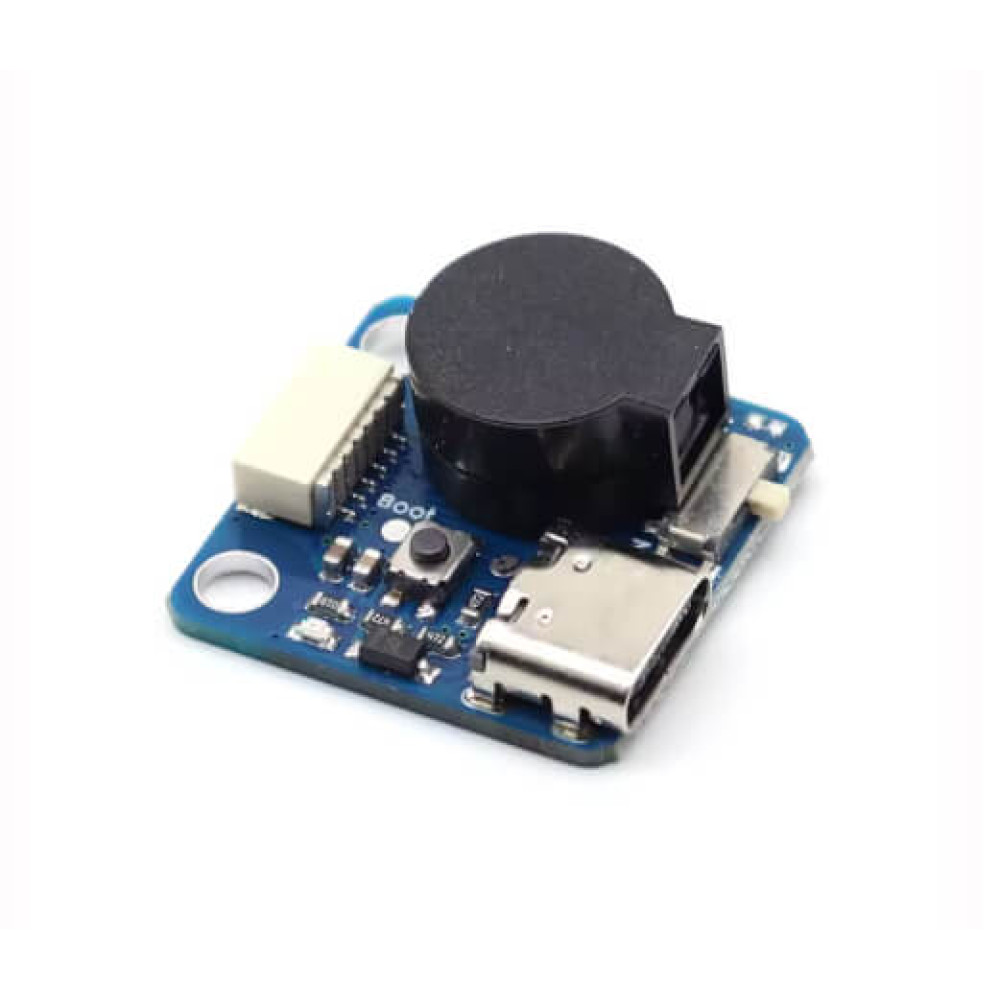

Особлива плата - USB Type-C та пищалка
Наявні входи, що перемикаються для використання двох камер
Перемикання (BEC) - 5V / 9V (12V)
Датчик струму високої точності - доступний
Дільник напруги ADC VB2 - 1K - 10K
Дільник напруги ADC AirSpeed - 10K - 10K
Керування INAV TR/SA VTX - доступне
Підтримка пищалки - доступна
RSSI - доступне
Підключення аналогового датчика швидкості - доступне
Підключення цифрового датчика швидкості - доступне
Статична потужність пристрою - 160mA при 5V
Прошивка INAV - H743
Прошивка ArduPilot (ChiBiOS) - H743
Прошивка BetaFlight - H743
Кріплення: 30.5x30.5 мм, 4 мм - діаметр отворів (з прокладками 3 мм)
Габарити - 54x36x13 мм
Вага - 30 г (з USB подовжувачем)

PDB:

Діапазон вхідної напруги - 9 ~ 36V (3 ~ 8S LiPo) із TVS захистом
Виходи для ESC - 2
Датчик струму - 132A, 3.3V ADC (шкала 250 INAV, 40 А/В ArduPilot)
Датчик напруги акумулятора - 1:10 (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
Резистор вимірювання струму - 60А (безперервний), 132А (імпульсний)

Вихід BEC 5V:

Призначений для польотного контролера, приймача, OSD, FPV-камери, буззера, світлодіодного модуля, AirSpeed датчика, GPS модуля
Безперервний струм - 2А (3A макс.)

Вихід BEC 9V / 12V:

Призначений для відеопередавача, LED-модуля, FPV-камери
Безперервний струм - 2А (3A макс.)
Опція 12V з перемичкою

Вихід BEC Vx:

Призначений для сервоприводів
Регульована напруга пристрою - 5V за замовчуванням, 6V або 7.2V (за допомогою перемички)
Безперервний струм - 8А, (10А макс.)
