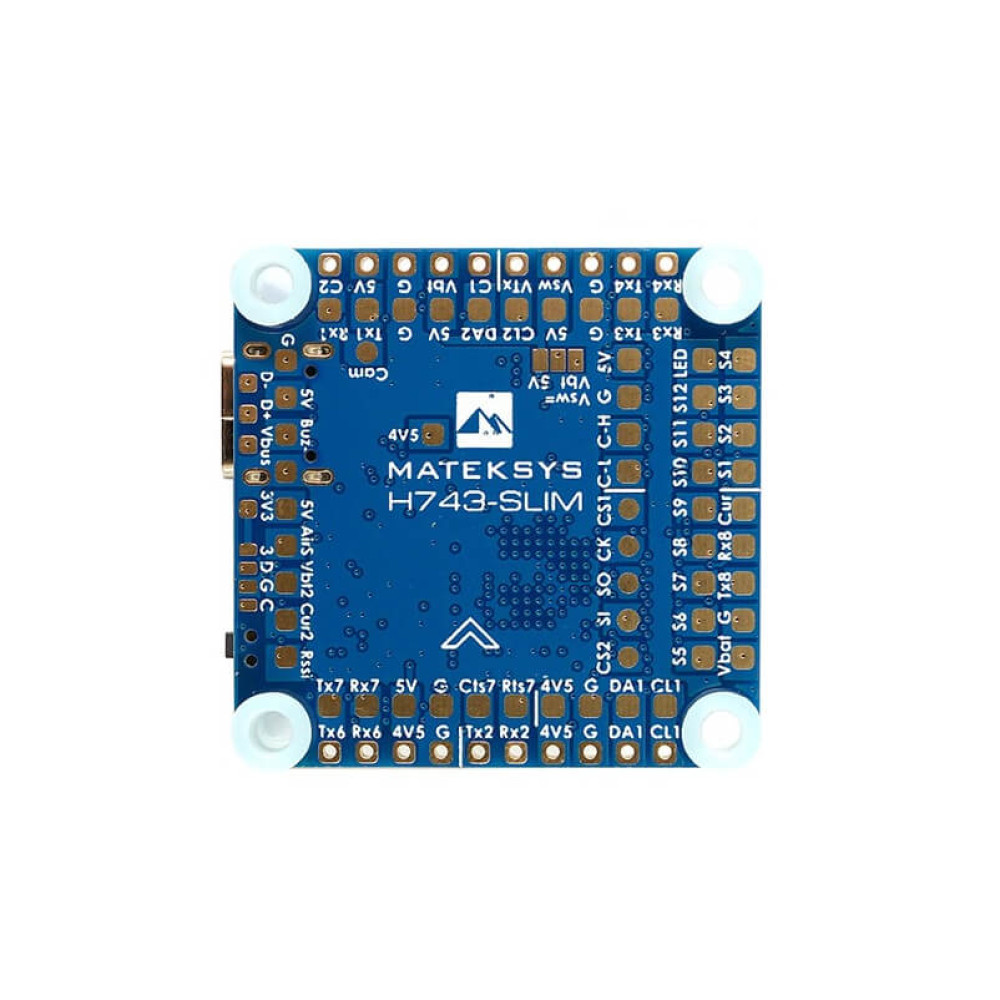

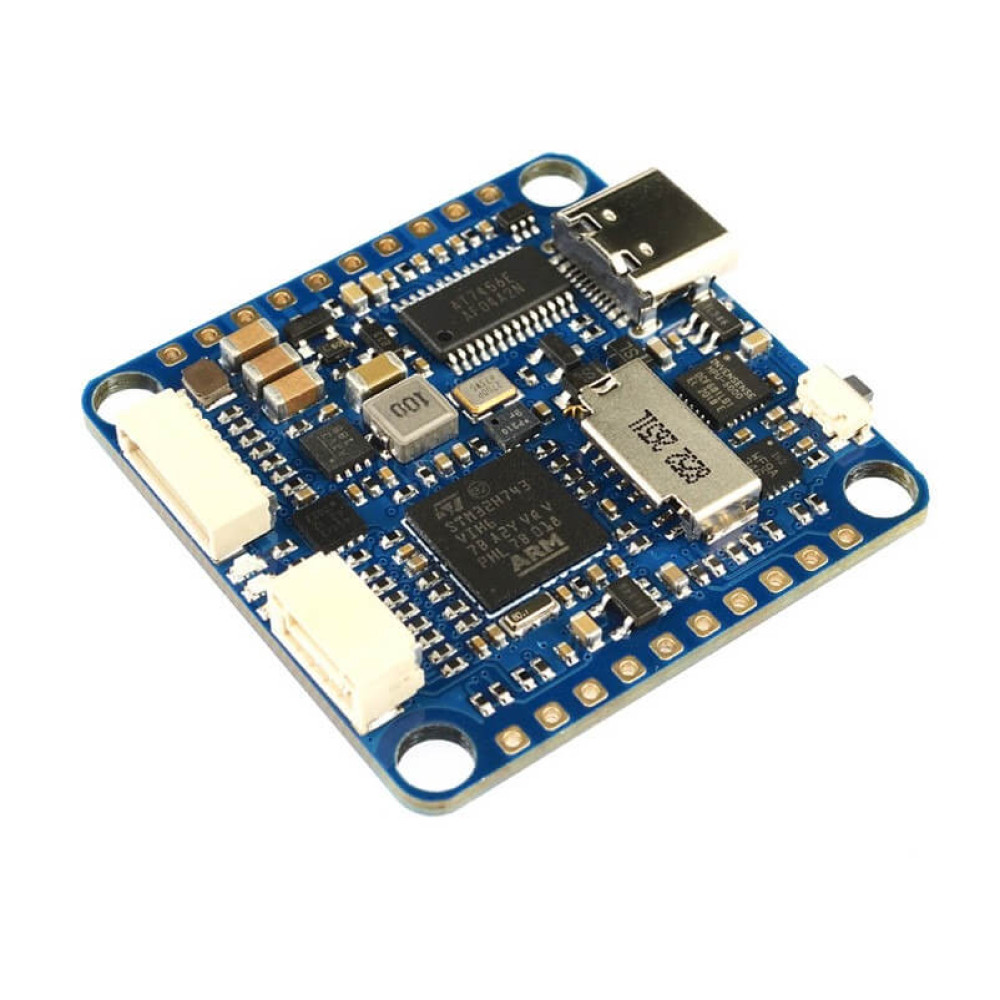

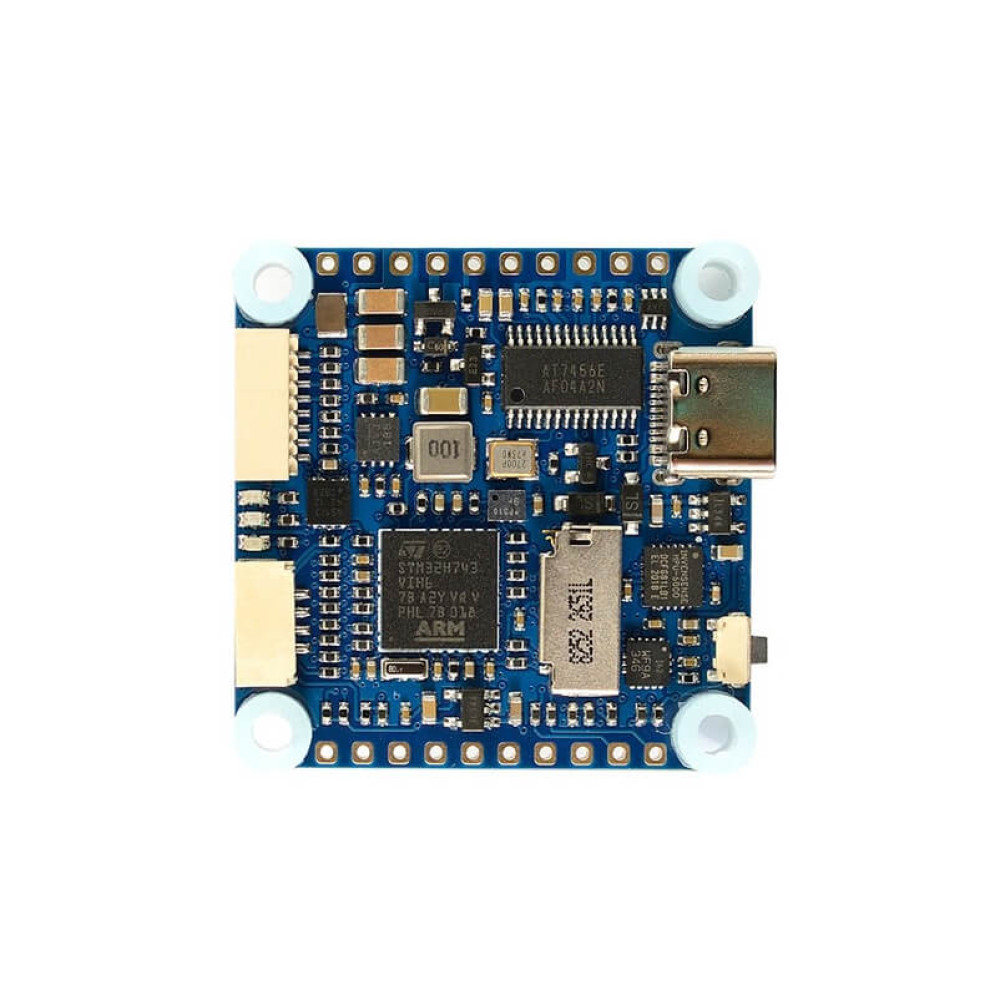

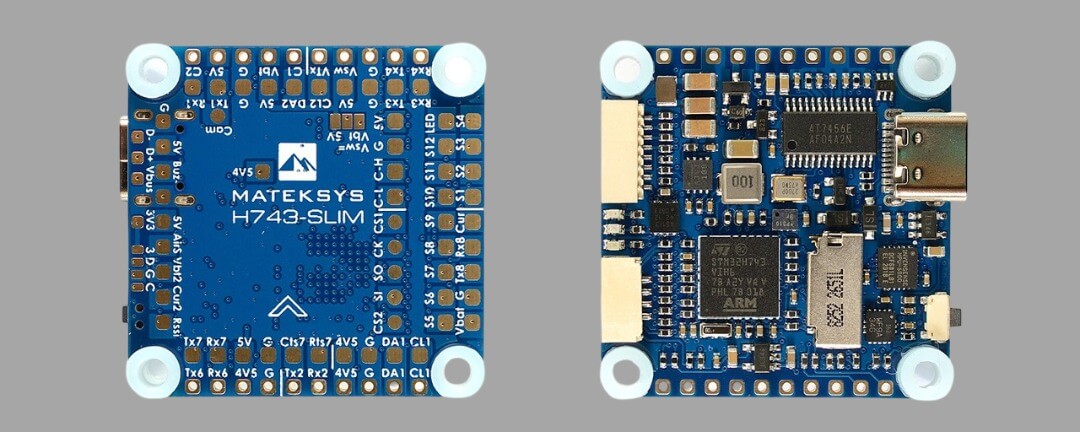

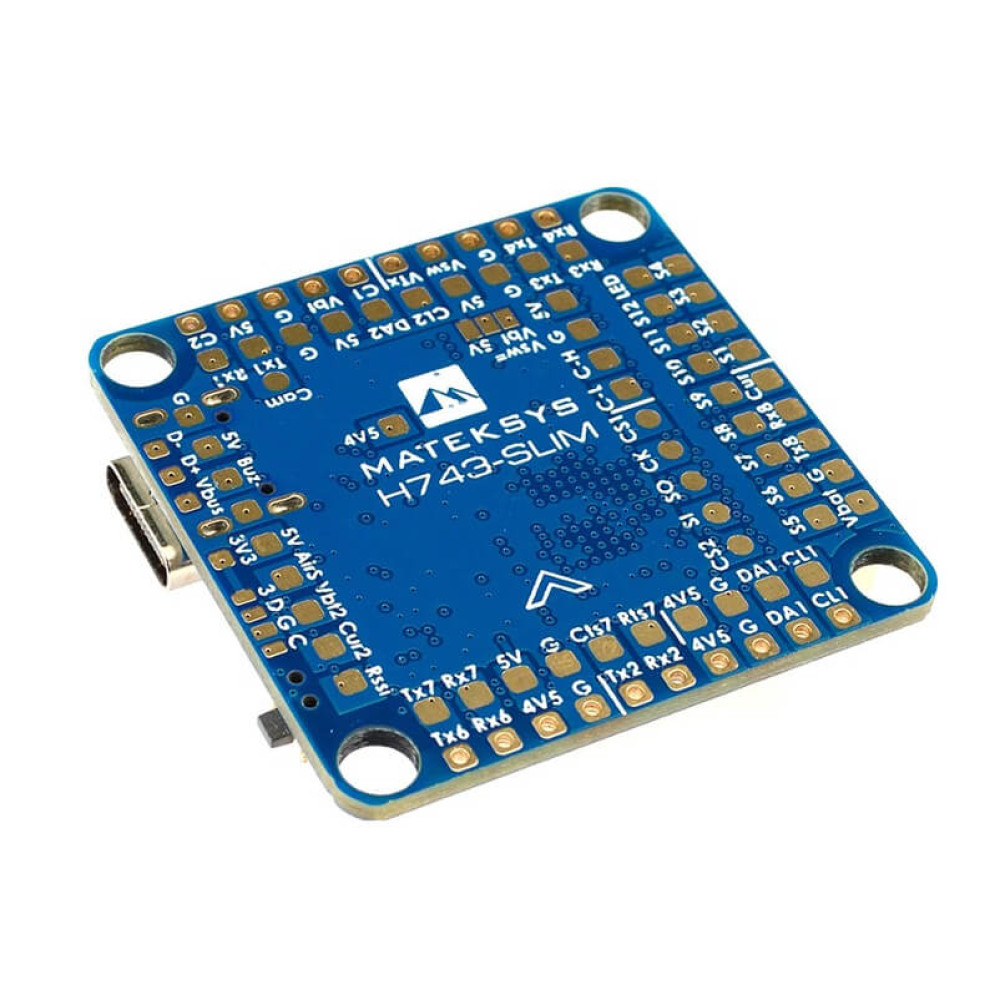

Політний контролер Matek H743-SLIM V3 з потужністю 200 мА розроблений для покращення якості польоту, стабілізації та реагування на команди оператора. Завдяки оперативній пам’яті на 1 МБ, потужному та швидкому процесору Н7 з частотою 480 MHz пристрій ефективно виконує своє призначення по стабільності керування дроном.

Оснащений двома гіроскопами MPU6000 і ICM20602 та високоточним барометром Infineon DPS310 гарантує рівновагу при перебуванні квадрокоптера в повітрі. Політний контролер має 7 UART портів, до яких можна підключити FPV DJI систему, MicroSD для запису логів та CAN BUS порт, що підтримує приєднання спеціальної периферії.

Характеристики політного контролера:

• Процесор: STM32H743VIT6, 480MHz, 1Mb ОЗП, пам'ять 2Mb

• Акселерометр / гіроскоп: MPU6000 (SPI1) і ICM42605 (SPI4)

• Барометр: Infineon DPS310 (I2C2)

• OSD: AT7456E (SPI2)

• Blackbox: слот для карт MicroSD (SDIO)

• UART порти: 7 (1,2,3,4,6,7,8) з вбудованою інверсією

• OSD DJI FPV підтримується будь-яким запасним UART

• PWM виходи: 13 (включно зі світлодіодним майданчиком)

• I2C порти: 2

• CAN порт: 1

• Вихід SPI3 breakout: 1

• 3 x світлодіоди для FC STATUS (синій, червоний) та індикатор 3.3V BEC (червоний)

• ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2

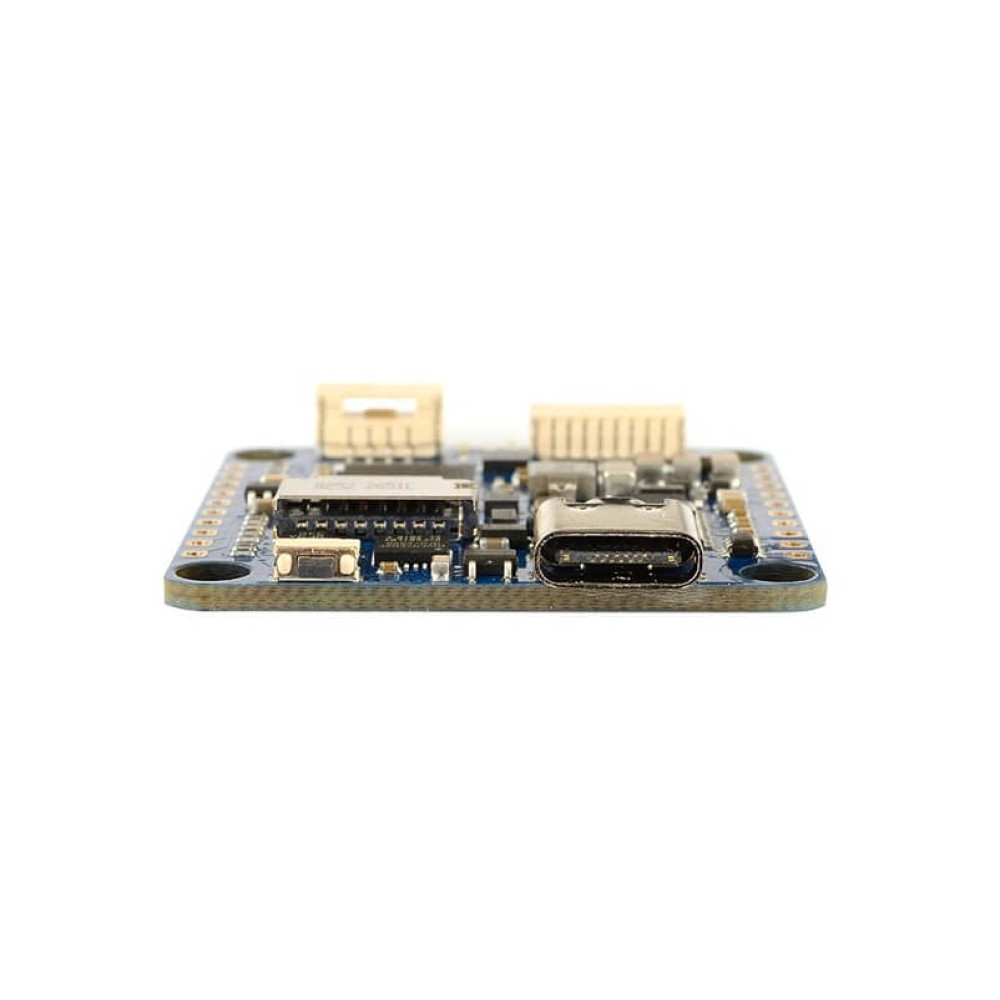

• Інтерфейс: USB Type-C

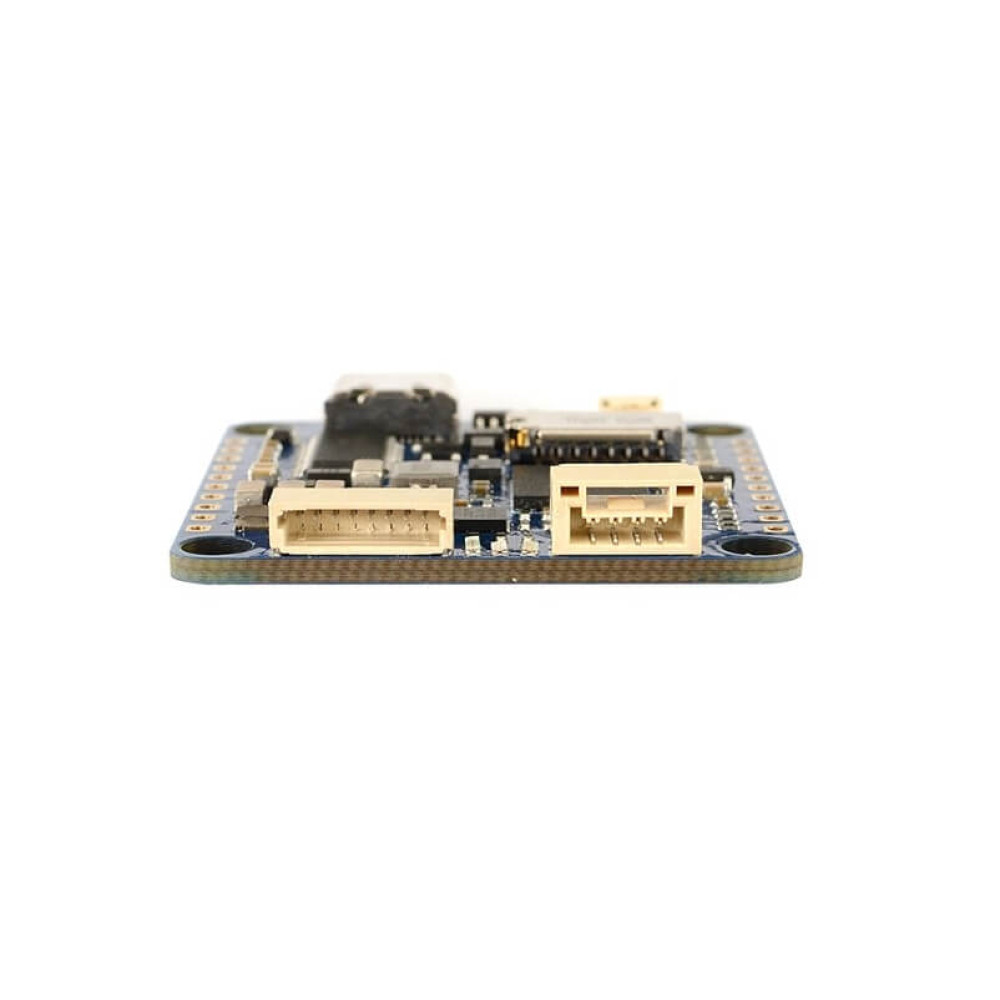

• Роз'єм JST-SH1.0_8pin: Vbat / G / Curr / Rx8 / S1 / S2 / S3 / S4

• Роз'єм JST-GH1.25_4pin: 5V / CAN-H / CAN-L / G

• Перемикаються входи для використання двох камер

• Перемикач ON/OFF живлення 5V/Vbat з фільтром

• Вхідна напруга: 6 ~ 36V (2 ~ 8S LiPo)

• BEC: 5V 2V (макс. 3A)

• LDO: 3.3V / макс. 200mA

• ADC Vbat2 підтримує макс. 69V (дільник напруги: 1K: 20K)

• Статична потужність:

• 200mA при 5V з Betaflight

• 150mA при 5V з ArduPilot

• Прошивка ArduPilot (ChiBiOS): MATEKH743

• Прошивка BetaFlight: MATEKH743

• Прошивка INAV: MATEKH743 (підтримується з версії 3.0.1)

• Монтаж: 30.5 x 30.5 мм, Φ4мм із втулками Φ3мм

• Вага: 7 г

• Розмір: 36 x 36 x 5 мм

До комплекту входять:

• контролер польоту Matek H743-SLIM - 1

• силіконові проставки від M4 до M3 - 6

• кабель JST SH-4P - GH-4P для порту CAN, 20 см - 1

• кабель JST-SH1.0 8pin, 5 см - 1

• роз'єми JST-SH1.0 8pin - 2
