Польотний контролер Simplifying FPV F405 WING (аналог SpeedyBee)

Польотний контролер Simplifying FPV F405 WING (аналог SpeedyBee)

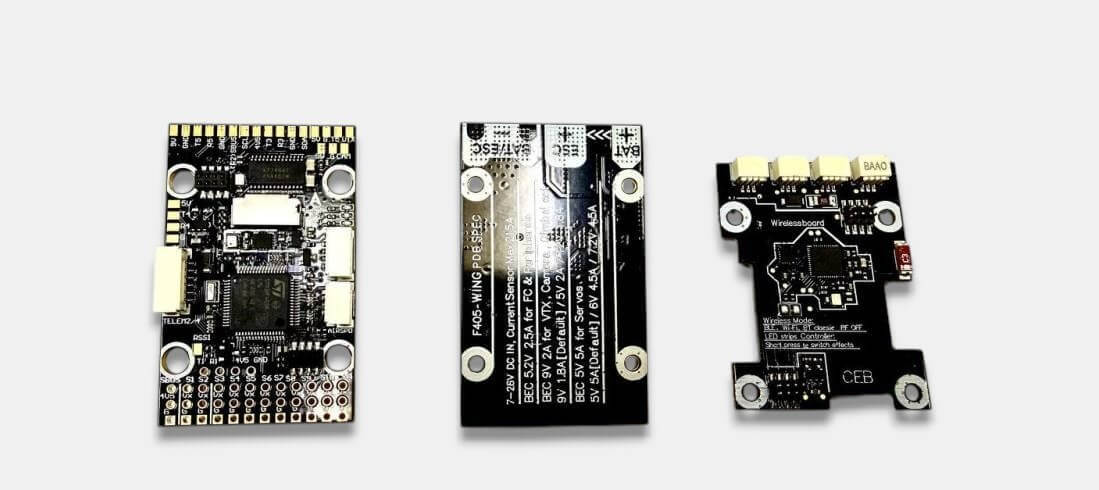

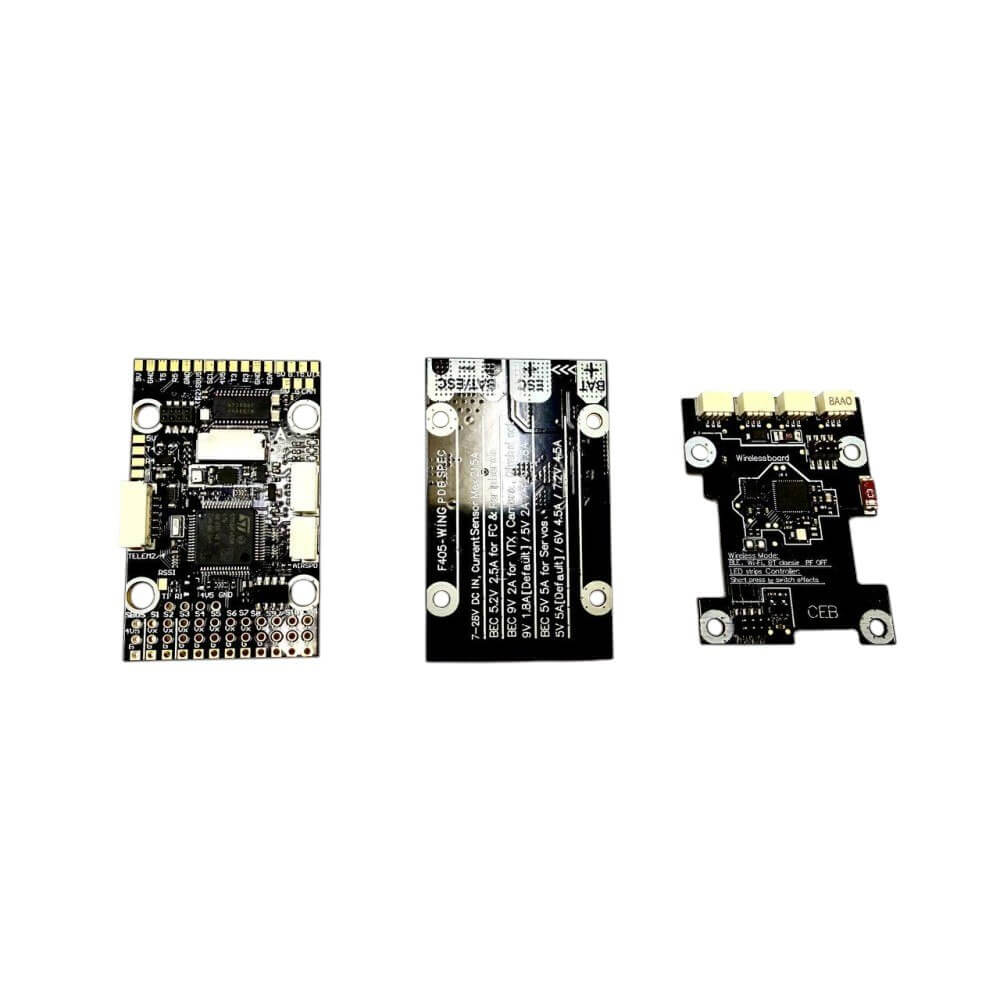

Надійна та універсальна система управління Simplifying FPV F405 WING розроблена спеціально для високоефективної роботи сучасних БПЛА, VTOL-платформ та літаків. Унікальна архітектура пристрою, яка складається з трьох окремих плат, використовує потужну та надійну компонентну базу, що забезпечує користувача максимальним рівнем продуктивності та функціональності у роботі системи. Simplifying FPV F405 WING - це професійне, бюджетне та тактичне рішення для фахівців інноваційних збірок, яке гарантує ідеальну гнучкість налаштувань та автономної роботи.

Основні особливості Simplifying FPV F405 WING

• Simplifying FPV F405 WING обладнаний сучасним процесором - STM32F405 з частотою роботи у 168 МГц, що гарантує користувачу миттєве обчислення всіх алгоритмів навігації та максимально стабільне утримання напрямку польоту безпілотника.

• Наявний гіроскоп - ICM-42688-P володіє мінімальним рівнем шумів та суттєвим рівнем стійкості до механічних вібрацій від роботи габаритних двигунів.

• Високоякісний барометр - SPL006-001 дозволяє чудово утримувати висоту на автоматичних режимах польоту.

• Польотний контролер оснащений зручним слотом для карт пам'яті MicroSD, який дає можливість записувати весь політ безпілотника для майбутнього детального аналізу.

• 6 UART-портів дають змогу користувачу під'єднати всю потрібну для роботи периферію (GPS, відеосистему, телеметрію та інше) для професійної та бездоганної роботи.

• Вбудований чип OSD - AT7456E має здатність безперешкодно інтегрувати польотні дані безпосередньо у відеопотік для камер (висоту та швидкість польоту, робочу напругу, GPS та інше).

• Контролер ідеально підтримує роботу з живленням від батарей - 2S-6S LiPo та обладнаний надійним захистом від будь-яких стрибків напруги.

• Мала вага та компактні розміри польотного контролера Simplifying FPV F405 WING дозволяють його зручне встановлення та легке підключення до сучасних літальних платформ.

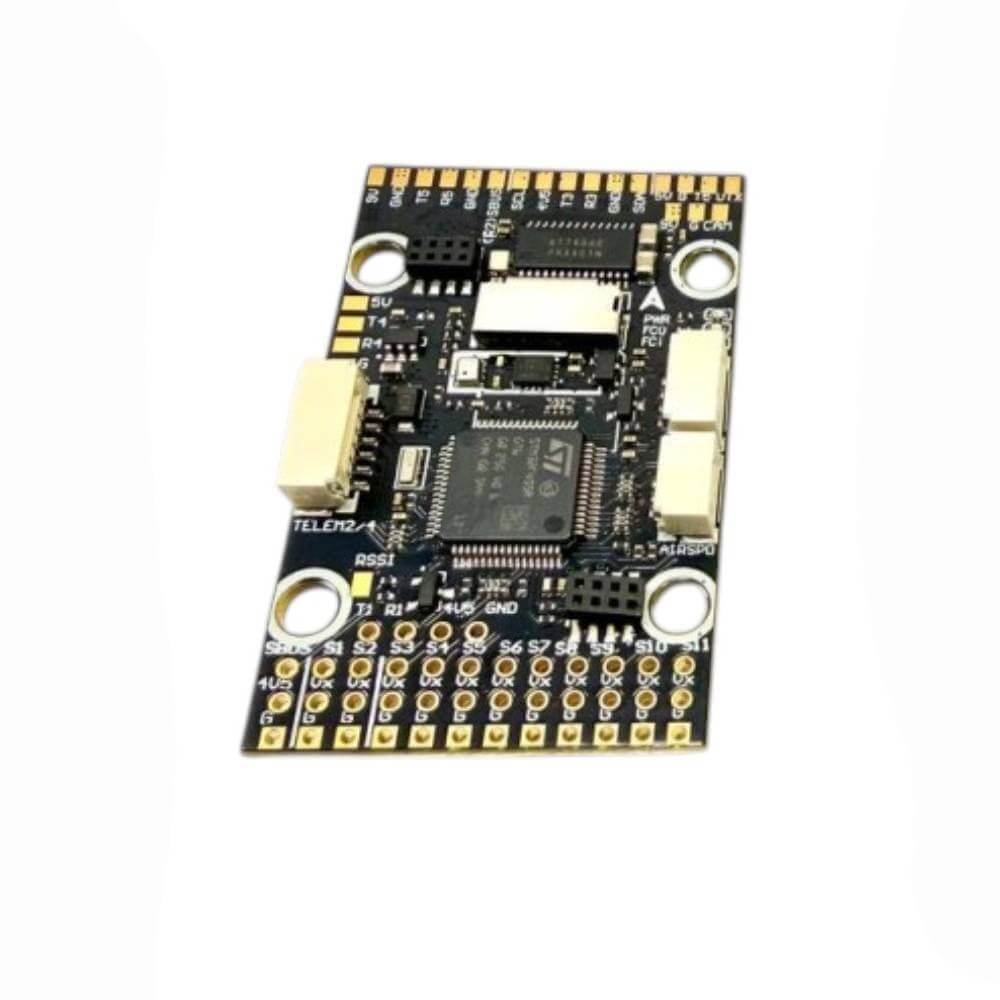

Технічні характеристики: Simplifying FPV F405 WING FC board

• MCU - STM32F405, 168MHz (1MB Flash)

• IMU - ICM-42688-P

• Барометр - SPL006-001

• Чип OSD - AT7456E

• Чорна скринька (Blackbox) - MicroSD Card Slot

• 6 UART-портів - USART1, USART2, USART3, UART4, UART5, UART6 - для підключення бездротової плати телеметрії

• 1 I2C-порт - для магнітометра або цифрового датчика повітряної швидкості

• 4 ADC-порти - VBAT, Current, RSSI, Analog AirSpeed

• 12 PWM-виходів - 11+1 "LED" pad

• Підтримується ELRS/CRSF приймач - підключення до UART1

• SBUS - наявний інвертор для входу - SBUS (UART2-RX)

• 3 LED-світлодіоди - для статусу контролера польоту - синій, зелений; червоний індикатор - 3,3В; 1 діод RGB

• RSSI-вхід - наявний (маркований як RS)

• Підтримка прошивок - INAV - SpeedyBeeF405WING (за замовчуванням); ArduPilot - SpeedyBeeF405WING

• Вага - 8.9 г

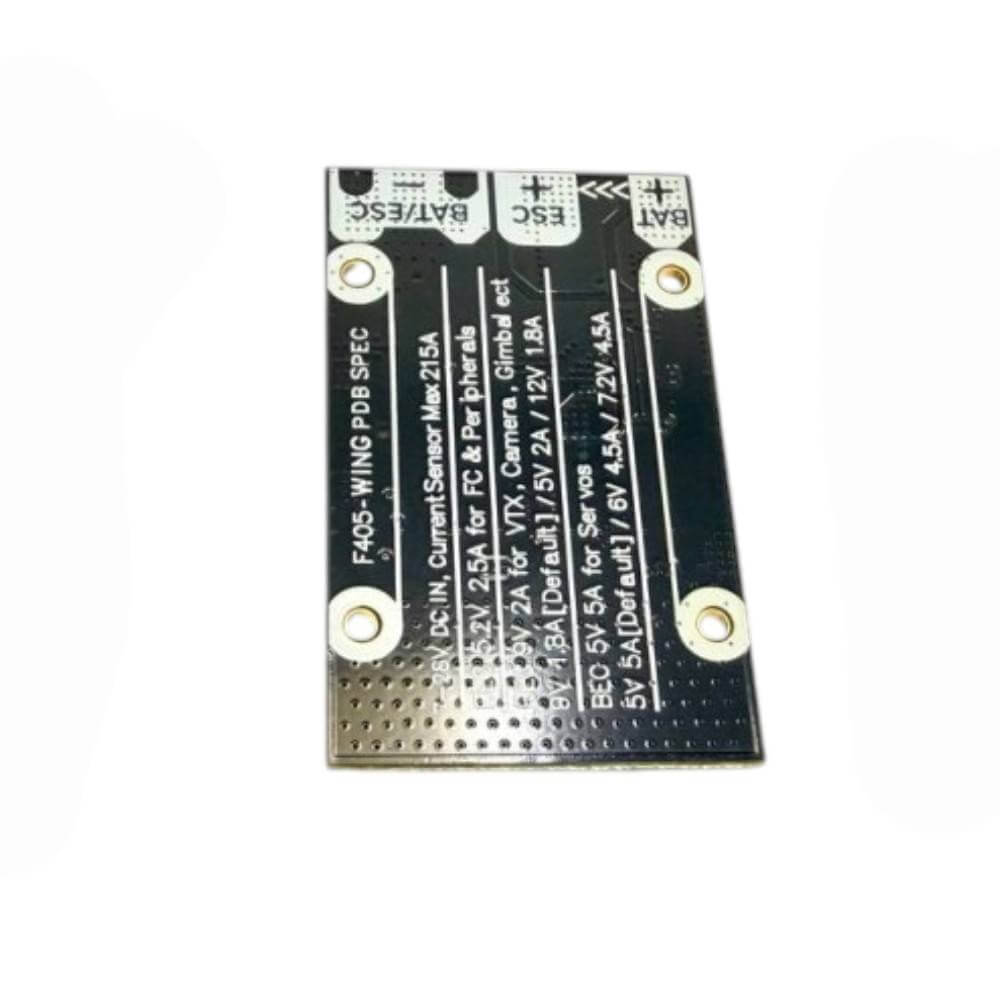

Simplifying FPV F405 WING PDB board

• Діапазон вхідної напруги - 7-36V; 2S-6S LiPo

• Датчик напруги акумулятора - підключення до плати контролера польоту VBAT, 1K:10K (масштаб 1100 в iNav, BATT_VOLT_MULT 11.0 в ArduPilot)

• Датчик струму акумулятора - підключення на платі контролера польоту Current, (масштаб 195 в iNav, 50 A/V в ArduPilot)

• Безперервний струм - 90А

• Піковий струм - 215А

• TVS захист - наявний

• BEC-виходи - FC вихід 5,2В +/- 0,1В постійний струм, безперервний струм - 2,4А, піковий - 3А (для FC, приймача, GPS, датчика повітряної швидкості, телеметрії, світлодіодів WS2812 LED; VTX вихід 9В +/- 0,1В постійний струм, безперервний струм - 1,8А, піковий - 2,3А (регульована напруга, 9В за замовчуванням, 12В/5В за допомогою перемички, для аналогового відеопередавача/цифрового відеопередавача/камери); серво вихід 4,9В +/- 0,1В постійний струм, безперервний струм - 4,5A, піковий - 5,5A (регульована напруга 4,9В за замовчуванням, 6В/7,2В за допомогою перемички, для сервоприводів)

• Вага - 11,4 г

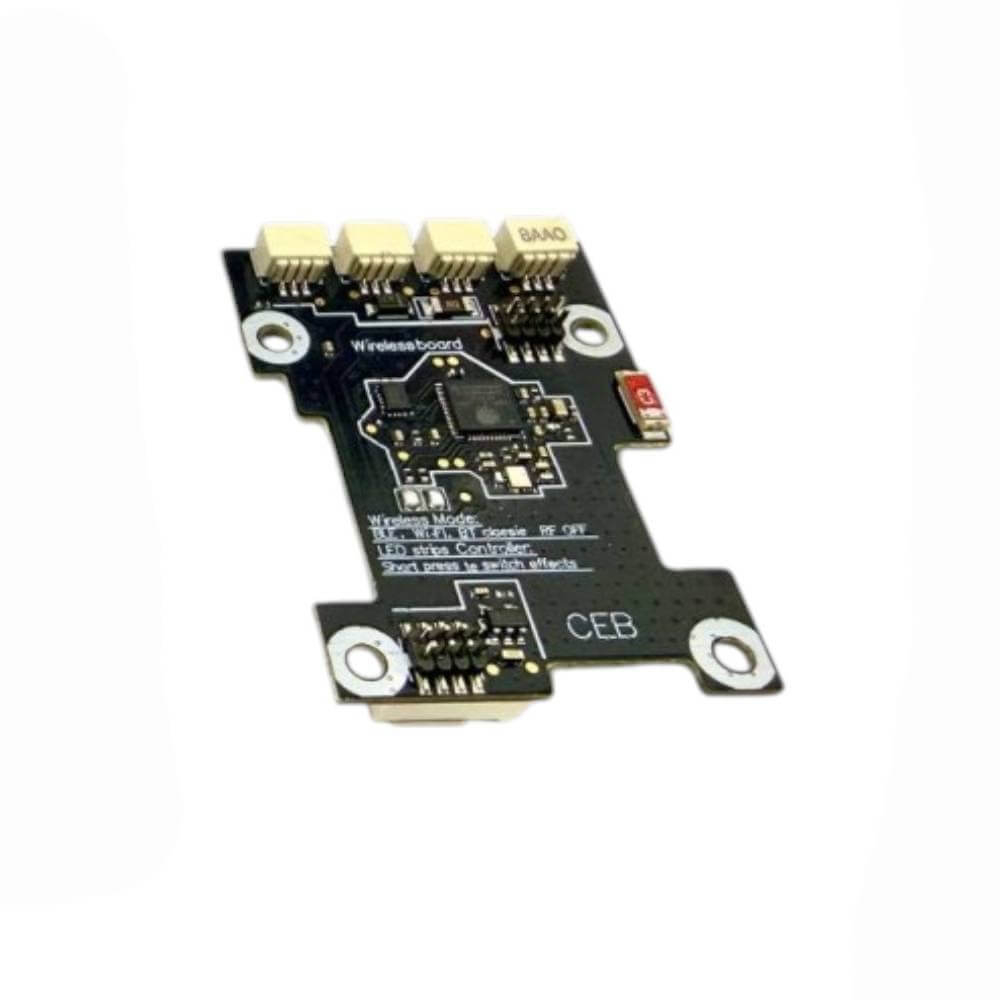

Simplifying FPV F405 WING Wireless board

• Конфігурація - бездротова (затискання кнопки BOOT протягом 6 сек. для перемикання між режимами) - BLE режим - підключення до Speedybee застосунку; Wi-Fi режим - підключення до QGroundControl застосунку, Speedybee, MissionPlanner та інше; Bluetooth SPP режим класичний - підключення до застосунку QGroundControl, MissionPlanner

• Контролер світлодіодної LED-стрічки (коротке натискання кнопки BOOT - для перемикання між ефектами, тривале (3 сек.) - для перемикання між режимами) - 4 роз'єми для світлодіодних стрічок WS2812 (налаштування кольору та режими миготіння); макс. 5,2В 1,3А, підтримує орієнтовно 70 світлодіодів 5050 WS2812

• Наявний індикатор рівня заряду акумулятора - 4 світлодіодні RGB індикатори для відображення рівня заряду батареї

• Вага - 4.2 г

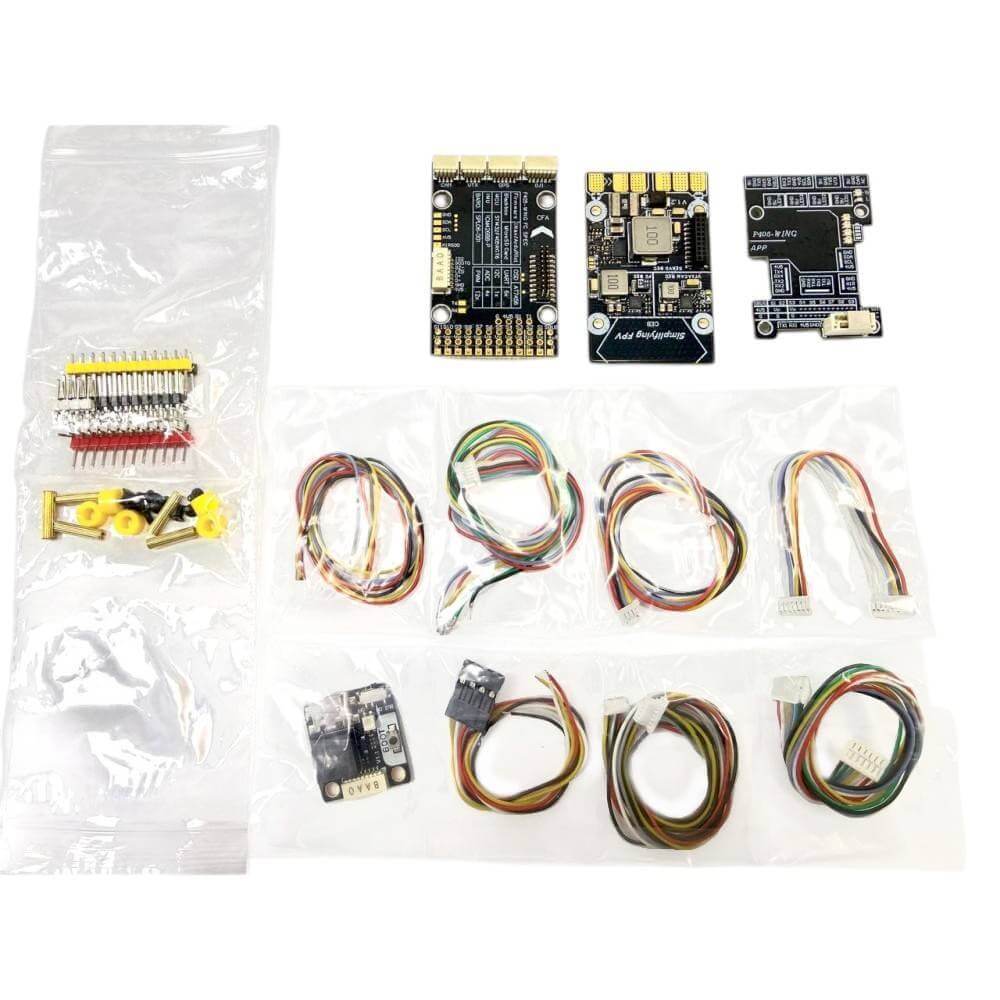

Комплектація:

• 1 шт - польотний контролер Simplifying FPV F405 WING (3 плати)

• 1 шт - набір аксесуарів

Купити польотний контролер Simplifying FPV F405 WING (аналог SpeedyBee) зі знижкою можна в нашому інтернет – магазині My Drone.
